自鎖開關是電路設計中用的比較多的電子元器件，但是由于壽命的問題，比較容易損壞。那么，我們是否可以用輕觸開關替代自鎖開關的功能呢?答案是肯定的。首先輕觸開關和自鎖開關是有區別的，小編將通過介紹工作原理來教大家輕觸開關替代自鎖開關的方法，具體內容如下。

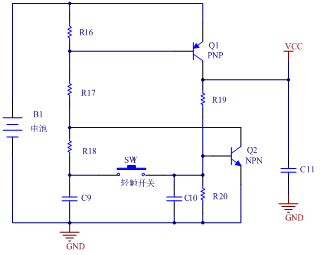

輕觸開關實現自鎖功能電路圖

(1)三極管Q2基極接地，Q2也截止;因此電路處于斷開，VCC為0V。當電源上電時，C9充電，C9充滿電時，三極管Q1的基極、發射極接電池電源正極，Q1截止;

(2)當再次按下輕觸開關，電池電源通過R18向C9充電，使得Q1基極電壓升高，從而Q1截止，電路關斷，VCC為0V。由于C9為0.3V以及C10為0.7V，C9充電和C10放電，則使得Q2的be結反偏截止;

(3)當按下輕觸開關，C9通過R18放電，使得Q2集電極電壓為飽和電壓即0.3V，此時電容C9的電壓也為0.3V，電容C10的電壓也為0.7V;同時C9放電，C10充電，由于C9電容電壓不能瞬變，Q2基極電壓瞬間為C9的電容電壓，即Q2立即進入飽和導通狀態，電池電源通過R16和R17串聯分壓，使得Q1飽和導通，從而電路導通，VCC約為電池電源電壓。

通過原理的介紹，大家是不是覺得輕觸開關替代自鎖開關還是比較簡單的。輕觸開關和自鎖開關的操作方式相似，兩者的行程不一樣。目前，薄膜開關、小形微動開關都可算輕觸開關，觸點容量都很小，且結構簡單，開關力量撤消后只能保持原來狀態。精密龍專業生產輕觸開關，是深圳比較好的輕觸開關廠家，產品質量過硬，售后有保障。
